設

 備

 簡

 介

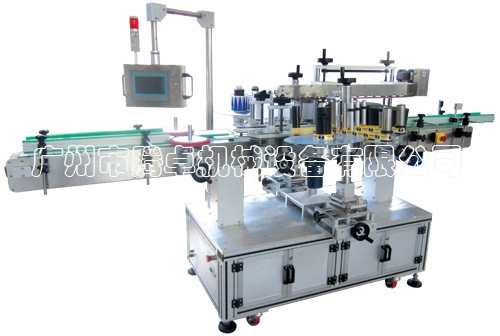

本系列貼標機適用于扁瓶單側面、雙側面高精度貼標，附加圓瓶貼標機構，可用于圓瓶定位貼標，甚至方瓶、異形瓶及方瓶的四面或三面包圍式貼標，大大提高設備的使用范圍，為經濟用戶及追求效率用戶徹底解決了一機多用的大問題。

 設

 備

 特

 點

 標

 頭

1、 多維空間調整：標頭可實現8維空間調整，傾角調整，附加位置顯示器，準確定位調節。

2、 標頭橫向平移：標頭工作中可通過橫向平移標頭實現貼標位置的微調。

3、 各調節機構全部實現快速調節，無需工具。

4、 采用雙壓輥設計，充分提高標簽的張緊力，特別利于超薄標簽出標。

5、 各結構部件全部經數控加工，各部件高精度配合，保證設備的精度等級。

6、 新型標簽離合器，使張力更穩定，運行更加平穩，標頭上下調節裝置，使調整更順暢，標板更穩定。

7、 專用刮板支架，方便調整。

 壓

 帶

 機

 構

1、主馬達雙排鏈條傳動，加大傳動力矩，減小鏈條的變形。

2、分離式壓帶墊條，利于散熱，還可根據不同工位的要求采用不同的壓力設置。

3、壓帶大跨度支撐，雙螺桿調整，螺桿之間采用鏈條傳動，實現同步調整。

4、大范圍高度調整，可調節區域0~400mm, 便于產品種類更換。

 整

 形

 機

 構

1、采用機械傳動，主輸送線、壓帶、整形帶通過齒輪傳動，由一臺大功率伺服馬達帶動，完全同步運行，并可實現無段式調速。

2、采用加大的螺旋傘齒輪傳動，提高運行的安全性能。

3、二維空間調整，增大設備適用范圍。

 輸

 送

 線

1、采用高精度輸送板帶，實現輸送線與壓帶的絕對同步。

2、加寬板帶設計，大功率伺服馬達驅動，擴充了設備的使用范圍。改變輸送線的運行慣性，以獲取更為

   精確的貼標效果。
